Машина для уборки валерианы МУВ-1,4

Машина предназначена для работы на всех видах почв, в том числе на суглинках и тяжелых почвах при ее влажности до 27%, а так же может быть применена на почвах среднезасоренных камнями до 6т/га размером не более 150 мм. Машина работает на гладких и гребневых посадках с междурядьями 70 см. Агрегатируется с тракторами класса 1,4 КН.

Устройство и работа машины МУВ-1,4
Машина МУВ-1,4 – элеваторная, полунавесная состоит из: привода, колеса копирующего, лемехов, трехгранного битера, элеватора основного, системы активного встряхивания с регулировкой амплитуды, придерживающих гребенок, элеватора каскадного, рамы, колес ходовых, балки навески, вала телескопического.

Технологический процесс работы машины МУВ-1,4 состоит в следующем:
подрезанный лемехами пласт почвы поступает на треугольный битер. Во время перехода на битер пласт подвергается крошению за счет разности поступательной скорости трактора и окружной скорости битера. На основном элеваторе часть поступившей почвы просеивается через просветы между прутками. Для ускорения процесса просеивания почвы рабочая ветвь основного элеватора имеет регулируемое вертикальное встряхивание, осуществляемое приводным двухроликовым валом.
Для придерживания корней валерьяны над основным элеватором установлена подпружиненная гребенка.
Не просеявшаяся масса почвы с корнями валерьяны с основного элеватора поступает с перепадом на каскадный элеватор, который, работая аналогично основному, дополнительно просеивает почву. Не просеявшиеся комки почвы, корни валерьяны выбрасываются на поверхность поля по следу машины.

 Наименование параметра, характеристики   Ед.изм.   Значение параметра
 Марка   МУВ-1,4
 Тип   полунавесная
 Производительность га/ч 0,27-0,86
 Ширина захвата м 1,4
 Глубина подкапывания см 25
 Транспортная скорость км/ч 25
 Масса машины кг 2850
 Габаритные размеры
 Ширина мм 1950
 Длина мм 6800
 Высота мм 1900
 Дорожный просвет мм 300
 Характеристика рабочих органов:
 Лемеха   пассивные
 Элеватор основной
 Диаметр прутка мм 11
 Шаг мм 43
 Линейная скорость м/с 1,7
 Элеватор каскадный
 Диаметр прутков мм 11
 Шаг мм 43
 Линейная скорость м/с 1,5
 Колеса опорные
 Тип   пневматические
 Количество шт. 2
 Размер шин дюйм 8,25-15
 Давление воздуха в шинах Мпа 0,25-0,3
 Встряхивание
 Тип   Активное регулируемое двухроликовое
 Количество встряхивателей шт. 3
 Агрегатируется с тракторами класса КН 1,4
 Привод   от ВОМ трактора
 Мощность отбираемая от ВОМ трактора Вт(л.с.) 18340(25)
 Количество обслуживающего персонала   1 тракторист-машинист

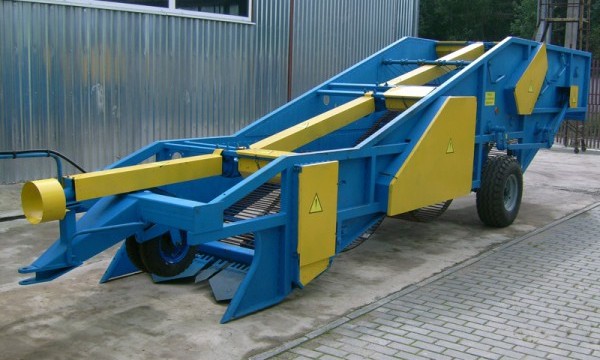

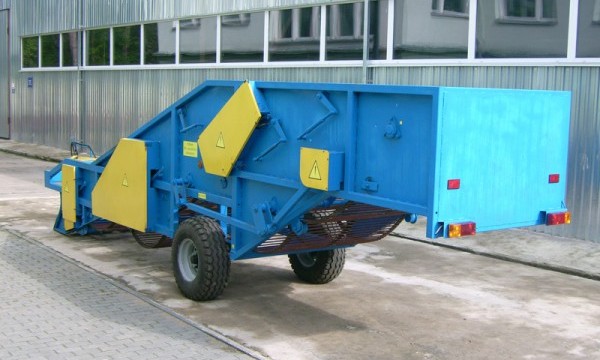

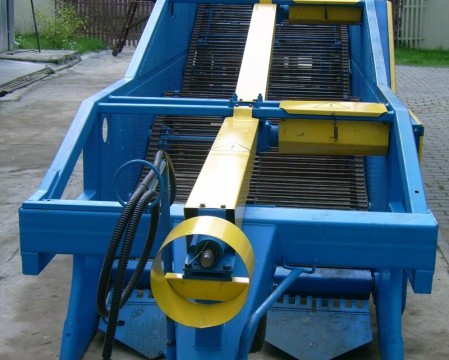

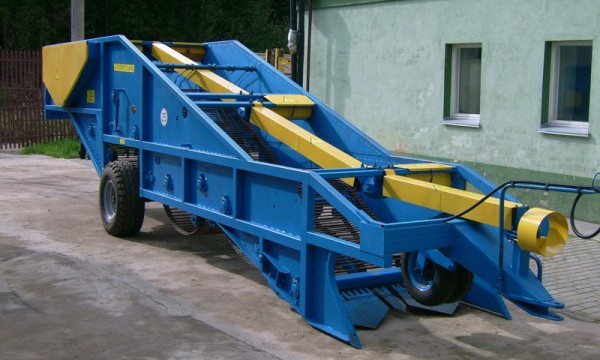

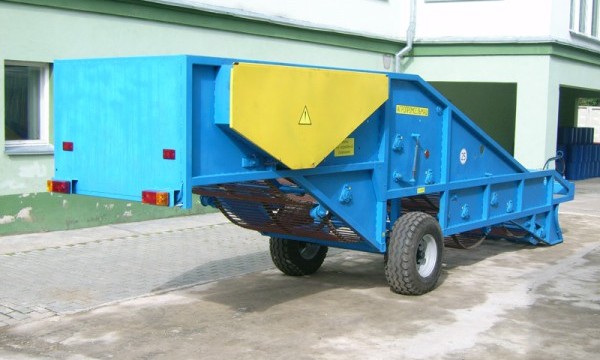

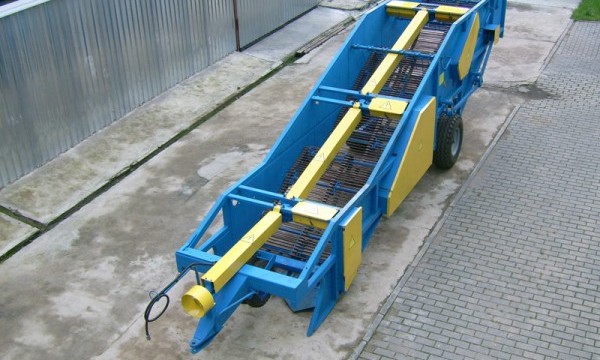

Фотогалерея
